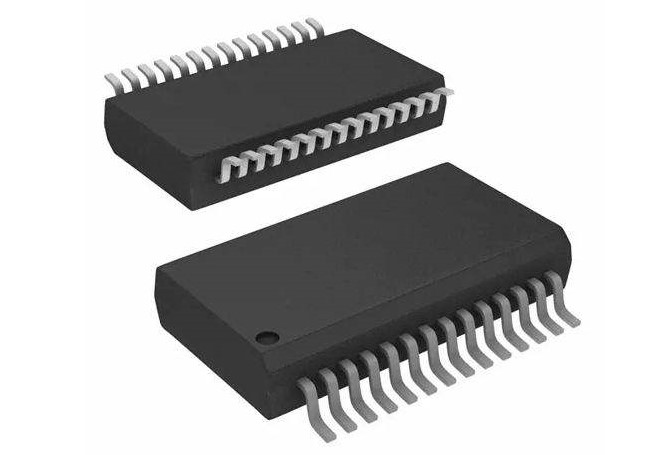

电子元器件驱动IC是显示屏成像系统的主要部分，，，，，是集成了电阻，，，，，调理器，，，，，较量器和功率晶体管等部件的，，，，，包括 lcd �？？？？？？？楹拖允咀酉低�，，，，， 认真驱动显示器和控制驱动电流等功效，，，，，分为静态驱动和动态驱动两种要领。。。。。。
功效特点：
内部自建 256khzrc 振荡器 外部 32. 768khz 晶振或 256khz 频率输入 内部 32×4bit 显示 ram 可选择 1 / 2 或 1 /3 偏置，，，，， 和 1 /2、 1 /3 或 1 /4 3 端串行接口 占空比 lcd 显示 内置 lcd 驱动信号源 内部时间基准频率 可用指令控制操作 蜂鸣器驱动信号频率可选择 2khz 或 4khz 数据模式和下令模式指令 具有关机指令可以镌汰功耗 r/w地点自动累加 内部时基爆发器和 wdt 看门狗准时器 3 种数据存取模式 时基或 wdt 溢出输出 vlcd 引脚用来调解 lcd 事情电压
驱动要领：
一、动态驱动
1 简朴矩阵驱动型(多脉冲波驱动形式)
扭曲向列(tn)时效值响应型lcd 超扭曲向列(stn)时效值响应型lcd 强铁电驱动电压波形响应型lcd
2 自动矩阵驱动型
各个画像素点上附有薄膜二极体之二端子启动元件的二端子型(two-terminal with thin film diode) 各个画像素点上附有薄膜电晶体的三端子启动元件的三端子型(three-terminal with thin film transistor) lcd 驱动法
二、矩阵驱动
矩阵驱动型
在行电极或列电极中任何一个作为扫描电极,另一个作为信号电极，，，，，一样平常使用线顺序扫描方法(one line at a time) 特点在於(n+m)个电极，，，，，将可依序地控制(n*m)个画像素点的转变 与静态驱动型相较量，，，，，矩阵型驱动电路规�？？？？？？？纱蠓跣。。。。。。唬�；；；；；但简朴矩阵驱动型会衍生交互滋扰问题 (cross talk) ，，，，，必需对驱动条件作合适化处置惩罚。。。。。。
IC组成：
（1 ） ram 静态显示器（ram） 结构为 32×4 位，，，，， 贮存所显示的数据。。。。。。 ram 的内容直接映射成 lcd 驱动器的内容。。。。。。 ram 中的数据可被 read，，，，， write 和 read—modify—write 下令存取。。。。。。
（2） 系统振荡器 cms1 621 系统时钟用来爆发时基/wdt 电路的时钟、 lcd 驱动时钟和蜂鸣频率。。。。。。 时钟可以来自片内 rc 振荡器（256khz）、 晶体振荡器（32. 768khz） 或由 s/w 设置的外部 256 khz 的时钟。。。。。。
（3） 时间基准和看门狗准时器 时基爆发器是由 8 级递增计数器组成，，，，， 用来设计生产一个准确的时间基准。。。。。。 看门狗准时器（wdt） 由 8 级时基爆发器和一个 2 级递增计数器组成，，，，， 在非正常状态下（未知的或不希望的跳转、 执行过失等），，，，， 用来阻止主控器或其它子系统。。。。。。
（4） 蜂鸣器输出 在 cms1 621 中提供了一个简朴的蜂鸣振荡器。。。。。。 蜂鸣振荡器可以提供一对蜂鸣驱动信号 bz 和__bz,用来爆发一个简朴的蜂鸣。。。。。。 执行 tone 4k 和 tone 2k 下令可爆发两种蜂鸣频率，，，，， tone 4k 和 tone 2k 下令设置蜂鸣频率划分为 4khz 和 2khz，，，，， 蜂鸣驱动信号可以挪用 tone on 或 tone off 下令来开启或关闭。。。。。。
（5） lcd 驱动器 cms1 621 是一个 1 28（32×4） 点阵式 lcd 驱动器，，，，， 它可以驱动 1/2 或 1/3 偏置，，，，， 2、 3 或 4 个 com 端的 lcd 显示器，，，，， 这个特征使得 cms1621 适合于多种 lcd 显示器。。。。。。
（6） 指令名堂 cms1621 可以通过 s/w 来设置，，，，， 设置 cms1621 和传送 lcd 显示数据的指令共有两种模式，，，，， 划分为下令模式和数据模式。。。。。。 对 cms1621 的设置称作下令模式，，，，， 其中 id 是 100，，，，， 由系统设置下令、 系统频率选择下令、 lcd 结构下令、 蜂鸣频率选择下令和操作下令组成。。。。。。
（7） 接口 cms1 621 有 4 个线需要接口。。。。。。 __cs 初始化串行接口电路和在主控制器和之间中接通讯端。。。。。。 __cs 为 1 时，，，，， 主控制器和 cms1 621 之间数据和下令被榨取和初始化。。。。。。
